arduino + w5100实现控制 （by leweiclient）-同一网段

2013-02-19 16:58
关闭窗口



 arduino 代码由@grissiom 提供



推荐阅读：http://www.lewei50.com/home/news/92 代替本文档





相关下载：

 1 乐联网app 下载 ：open.lewei50.com/home/sitecontent/ydkhd

 2 leweiclient 下载：https://github.com/lewei50/leweiclient

设置网关可控，ip地址为arduino 程序 中的ip地址（红色标出）。

C++代码
  1. #include <LeweiClient.h>
  2. #include <SPI.h>
  3. #include <Ethernet.h>
  4. #include <Wire.h> //BH1750 IIC Mode
  5.
  6. #define LW_USERKEY "8xxxx05"
  7. #define LW_GATEWAY "01"
  8.
  9. #define MY_NAME    "UNO1"
  10. #define MY_DESC    "UNO test case"
  11. #define MY_ADDR    "http://192.168.1.233/api"
  12.
  13. //delay between updates
  14. #define POST_INTERVAL (10*1000)
  15.
  16. LeWeiClient *lwc;
  17.
  18. const unsigned long postingInterval = 10*1000;
  19.
  20.
  21.
  22. class dummy_act: public LeWeiActuator
  23.
  24. {
  25.
  26.    private:char led;
  27.
  28.    public:
  29.
  30.         dummy_act(
  31.
  32.                 const char *id,
  33.
  34.                 const char *type,
  35.
  36.                 const char *name) : LeWeiActuator(id, type, name)
  37.
  38.     {};
  39.
  40.        /* 用户代码1 ：根绝dev id 做相关控制操作 */
  41.         virtual bool updateValue(char* id,int val)
  42.
  43.         {
  44.
  45.             Serial.print("dev id = ");
  46.             Serial.println(id);
  47.             if(!strcmp(id,"DA"))
  48.             {
  49.               Serial.println("handle da routin");
  50.             }
  51.             if(!strcmp(id,"DA2"))
  52.             {
  53.               Serial.println("handle da2 routin");
  54.             }
  55.             Serial.print("update actuator ");
  56.
  57.             Serial.println(val);
  58.
  59.             led=val;
  60.
  61.             return val;
  62.
  63.         }
  64.           /* 用户代码1结束 */
  65.
  66.         virtual bool getValue(int *val)
  67.
  68.         {
  69.
  70.             static int i = 0;
  71.
  72.             *val = led;
  73.
  74.             return true;
  75.
  76.         }
  77.
  78. };
  79.
  80.       /* 用户代码2 ：注册 DA DA2 两个执行设备 */
  81. dummy_act the_act("DA", "dummy actuator", "dummy-da");
  82. dummy_act the_act2("DA2", "dummy actuator", "dummy-da2");
  83.        /* 用户代码2 结束 */
  84. void setup() {
  85.     Serial.begin(9600);
  86.
  87.     uint8_t mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};
  88. #if 1
  89.     IPAddress  myip(192, 168, 1, 233);
  90.     IPAddress  dnsip(8, 8, 8, 8);
  91.     IPAddress  gateway(192, 168, 1, 253);
  92.     Ethernet.begin(mac, myip, dnsip, gateway);
  93. #else
  94.     if (Ethernet.begin(mac) == 0)
  95.     {
  96.         Serial.print(F("Failed to configure Ethernet using DHCP "));
  97.     }
  98.     else
  99.     {
  100.         Serial.print(F("Ethernet configuration OK "));
  101.     }
  102. #endif
  103.
  104.     // hope no exception here
  105.     lwc = new LeWeiClient(LW_USERKEY, LW_GATEWAY,
  106.             MY_NAME, MY_DESC, MY_ADDR, LeWeiClient::none);
  107.
  108.
  109.
  110.     lwc->registerActuator(the_act);
  111.     lwc->registerActuator(the_act2);
  112.
  113.     Serial.print(lwc->nrSensors());
  114.     Serial.println(F(" sensors registered."));
  115.     Serial.print(lwc->nrActuators());
  116.     Serial.println(F(" actuators registered."));
  117.
  118.     lwc->initDevices();
  119.
  120.     lwc->beginServe(80);
  121.
  122.     Serial.println(F("upload gateway info to server"));
  123.     int retry = 10;
  124.     while (lwc->uploadInfo() < 0 && --retry)
  125.     {
  126.         delay(1000);
  127.     }
  128.     if (!retry)
  129.         Serial.println(F("uploadInfo failed in 10 times"));
  130.     else
  131.         Serial.println(F("uploadInfo done"));
  132. }
  133.
  134. void loop() {
  135.     static unsigned int loop_count;
  136.     if (lwc) {
  137.         loop_count++;
  138.
  139.         Serial.print(F("*** loop nr: "));
  140.         Serial.println(loop_count);
  141.         /*
  142.          *Serial.print(F("*** start log send "));
  143.          *lwc->sendLog("I'm alive.");
  144.          */
  145.         //delay(POST_INTERVAL);
  146.         Serial.println(F("*** serve"));
  147.         for (int i = 0; i < 100; i++) {
  148.             lwc->serve();
  149.             delay(100);
  150.         }
  151.     }
  152.
  153. }





下载乐联网app ：open.lewei50.com/home/sitecontent/ydkhd

注意：手机需要wifi模式，而且需要与arduino 处在同一网段。

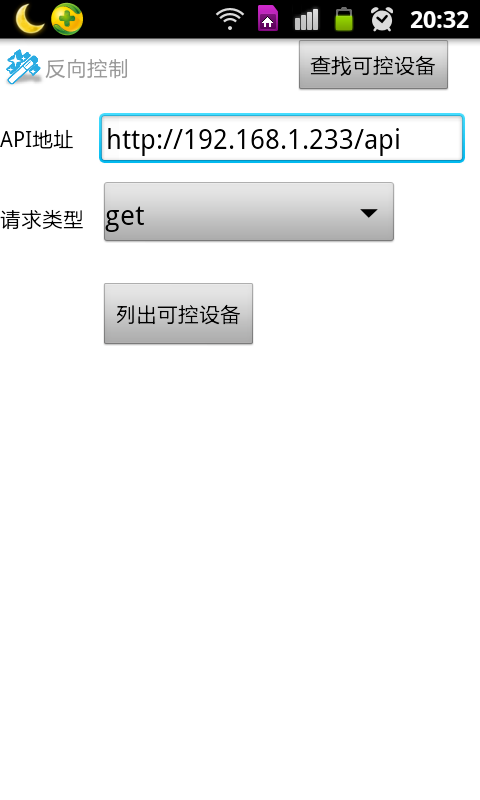

打开手机，选择 反向控制，api地址应该自动填写好http://192.168.1.233/api 请求类型get

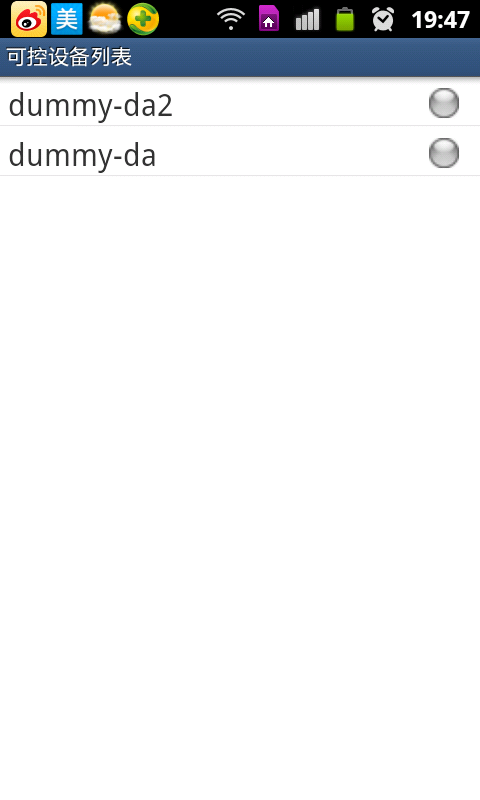

点击”列出可控设备“

点击dummy1 和dummy 2 就可以执行相应的操作了。
